有機廢氣處理?yè)Q熱器設備

　　換熱器設備是一種在不同溫度的兩種或兩種以上流體間實現物料之間熱量傳遞的節能設備，是使熱量由較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝過程條件的需要，同時也提高能源利用率的主要設備之一。在有機廢氣處理中很多工藝設計中都會使用到換熱器。
　　隨著節能技術的飛速發展，換熱器的種類越來越多。在大氣污染治理過程中我們常用的換熱器有管殼式換熱器、螺旋板式換熱器、板式換熱器、翅片式換熱器、冷卻塔和洗滌塔等。
　　一、管殼式換熱器
　　管殼式(又稱列管式)換熱器是管殼式換熱器主要有殼體、管束、管板和封頭等部分組成，殼體多呈圓形，內部裝有平行管束或者螺旋管，管束兩端固定于管板上。在管殼換熱器內進行換熱的兩種流體，一種在管內流動，其行程稱為管程；另一種在管外流動，其行程稱為殼程。管束的壁面即為傳熱面。管殼式換熱器，螺旋管束設計，可以最大限度地增加淌流效果，加大換熱效率。內部殼層和管層的不對稱設計，決定了其在汽一水換熱領域的廣泛應用。
　　二、螺旋板式換熱器
　　螺旋板式換熱器的傳熱元件由兩張螺旋形板卷制而成，形成了兩個均勻的螺旋通道。因?yàn)槠錃んw上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。又因?yàn)閮煞N傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。所以它是一種高效換熱器設備，適用汽汽、汽-液、液-液傳熱。
　　三、板式換熱器
　　板式換熱器為最典型的間壁式換熱器，它在工業上的應用有著悠久的歷史，而且至今仍在所有換熱器中占據主導地位。其主體結構由換熱板片以及板間的膠條組成，主要應用于液體-液體之間的換熱，也用于冷凝工藝中氣體和冷媒的換熱。
　　四、翅片式換熱器
　　翅片式散熱器是氣體與液體熱交換器中使用最為廣泛的一種換熱設備。它通過在普通的基管上加裝翅片來達到強化傳熱的目的?；芸梢杂娩摴堋⒉讳P鋼管、銅管等。翅片也可以用鋼帶、不銹鋼帶、銅帶、鋁帶等。翅片式換熱器主要用于干燥系統中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質可以是蒸汽或熱水，也可用導熱油。

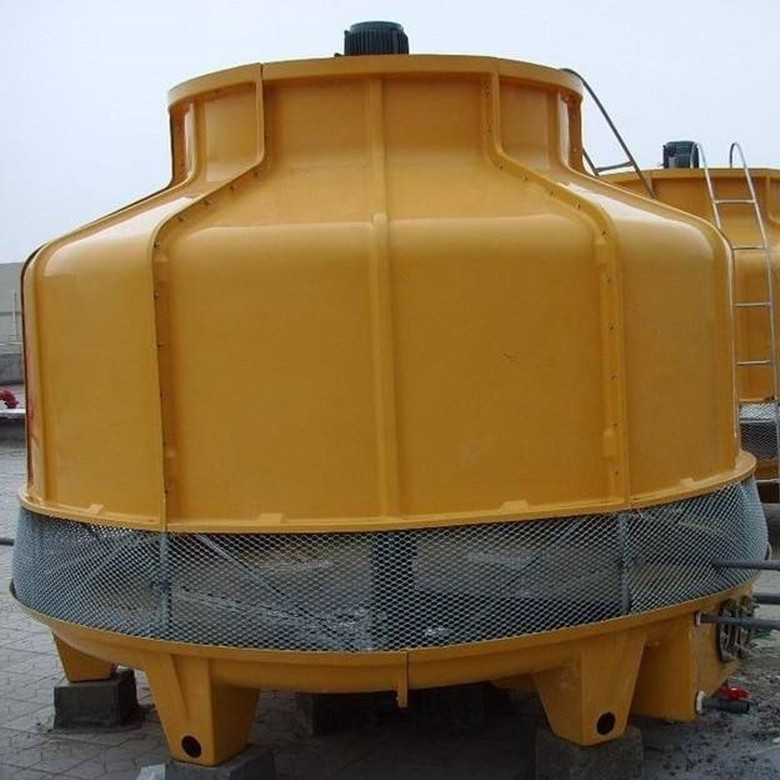

　　五、冷卻塔（或稱冷水塔）
　　在這種設備中，用自然通風或機械通風的方法，將生產中已經提高了溫度的水進行冷卻降溫之后循環使用，以提高系統的經濟效益。例如熱力發電廠或核電站的循環水、合成氨生產中的冷卻水等，經過水冷卻塔降溫之后再循環使用，這種方法在實際工程中得到了廣泛的使用。
　　六、氣體洗滌塔(或稱洗滌塔）
　　在工業上用這種設備來洗滌氣體有各種目的，例如用液體吸收氣體混合物中的某些組分，除凈氣體中的灰塵，氣體的增濕或干燥等。但其最廣泛的用途是冷卻氣體，而冷卻所用的液體以水居多。
